اسم المشروع: مشروع تجديد الحماية الكاثودية لغرفة المياه المكثفة رقم 1/2 في Huaneng Guangdong Power Plant
الوحدة التابعة للمشروع: Huaneng Guangdong Power Plant
وحدة البناء: شركة Qingdao Yinghai Corrosion and Fouling Control Technology Co.، Ltd
محطة توليد الطاقة Huaneng Guangdong رقم 1/2 ، مصدر المياه المتداولة تتبنى مياه المصب التي تحتوي على الملح بالقرب من الميناء (مياه البحر العذبة) ، تحقق في عام 2006 ، Cl- ، 18326mg / L. لوحة غرفة ماء المكثف ولوحة الأنابيب تعتمد الفولاذ المقاوم للصدأ الأوستنيتي (لوحة الأنابيب ووصلة أنابيب التبريد تعتمد أنبوب غلاف TP321 كعملية انتقالية ، واللحام يعتمد عصا لحام TP316 وطائرتان متجاورتان). أنبوب المكثف مصنوع من الستانلس ستيل الفريتي (American SEA- CUBE). مشاكل التآكل والقياس كالتالي:
سبب التآكل
هناك احتمالية مختلفة بين مواد مختلفة من الفولاذ المقاوم للصدأ ، ومن السهل حدوث تآكل في الشقوق وتآكل مزدوج كهربائي. سيؤدي طرف أنبوب التبريد إلى تآكل الإجهاد بسبب الإجهاد المتبقي لأنبوب التمدد ، والتآكل الناجم عن التدفق المضطرب لنهاية الأنبوب والهطول الناجم عن الشوائب وما إلى ذلك. قد تكون هذه العوامل قد تسببت في ضرر كبير لأداء المكثف.
اختيار طرق الحماية المضادة للتآكل
ينتمي تآكل المكثف لهذا النظام إلى التآكل الكهروكيميائي ، وحل التآكل الكهروكيميائي هو اعتماد الطلاء والحماية الكاثودية. تعتمد الحماية الكاثودية لغرفة ماء المكثف على أنود ذبيحي ، وتتطلب اعتماد حماية كاثودية للتيار القسري.
二 、 التكنولوجيا الرئيسية
1. طرق التحكم في الاختيار:
مناوب البحر والمياه العذبة ، مقاومة الماء بديلة ، في ظل هذه الحالة ، تتبنى حالة عمل الجهاز حالة تحكم محتملة ثابتة.
2-الأنود المساعد
يجب أن يجعل تصميم وتوزيع الأنود الإضافي التيار الأنودي يصل إلى أبعد مركز في لوحة الأنابيب. فقط بهذه الطريقة يمكن أن تحصل على تأثير مضاد للتآكل أفضل. غرفة الماء تقوم بتركيب الأنود الإضافي.
3. مرجع القطب
وفقًا للمياه العذبة ، نختار القطب المرجعي عالي الزنك. من أجل قياس إمكانات لوحة الأنابيب بدقة ، يجب أن تقوم غرفة الماء بتصميم وتركيب قطب كهربائي مرجعي.
4. جهاز ختم منفذ كابل القطب
غرفة مياه مخرج الكابلات ، يجب ألا يتسرب الاشتقاق ، ويجب أن يلبي التصميم والمنتج هذا الطلب.
三 、 مبدأ الحماية الكاثودية وتكوين النظام (مقياس المشروع)
عدد 2 وحدة 300 ميجا واط ، 1 # ، 2 # مكثف
المؤشر الفني الرئيسي
يجب أن تحقق إمكانات الحماية 0.55 ~ 0.3 فولت (قطب مرجعي عالي الزنك نسبيًا ، فولاذ مقاوم للصدأ أوستنيتي ، NPRE <40)
ملحوظة: NPRE =٪ cr + 3.3٪ (Mo + 0.5W) + 16٪ N
四 、 المعدات الرئيسية وإدارة العمليات
المعدات الرئيسية: الأنود الإضافي (نموذج YHMOL-2225X ， ø25X210 غرفة المياه الأمامية المستخدمة ؛ YHMOL-2225X ， ø25X420 غرفة المياه الخلفية المستخدمة) ، القطب المرجعي (نموذج YH-REZ-L1) ، potentiostat ، الكابل والمعادل وما إلى ذلك.

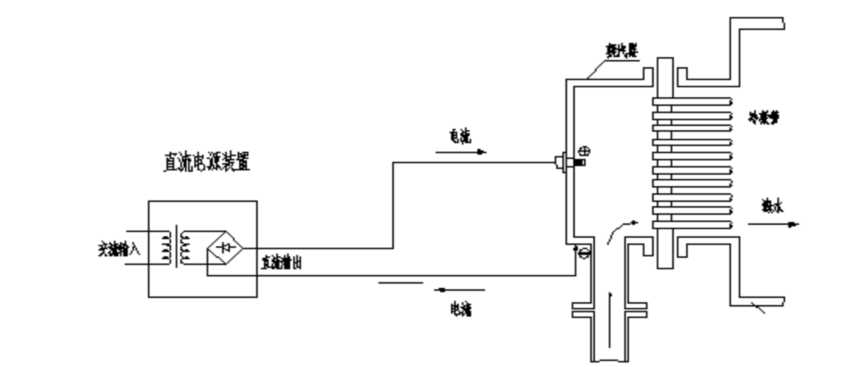

الصورة 1 ، مخطط دائرة نظام الحماية الكهروكيميائية ورسم تركيب القطب
五 、 حالة تشغيل المشروع
التأثير بعد الحماية: حالة تشغيل جيدة لمدة 4 سنوات ، وتأثير حماية كبير.
يتم عرض الصور التالية حسب الحماية قبل وبعد.
قبل الحماية:
يوجد تآكل بمساحة كبيرة في لوح الأنبوب ونهاية أنبوب المبادل الحراري وحافة طلاء لوح الأنبوب.

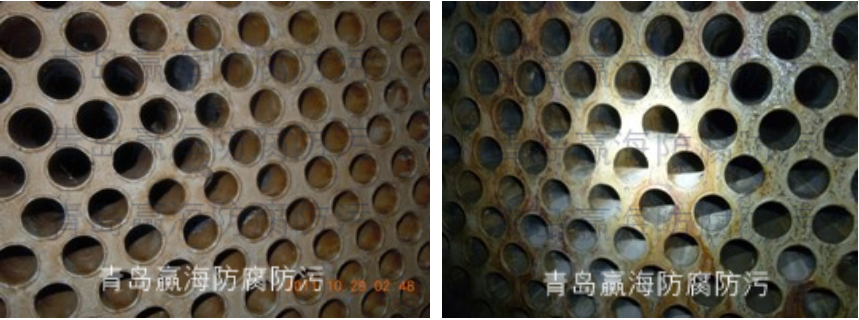

صورة 2. لوحة الأنابيب وحالة تآكل أنبوب المبادل الحراري
الصورة 3. تلف الطلاء والطلاء حالة تآكل حافة الطلاء
بعد الحماية:
أ. حجرة الماء مغطاة بطبقة لونية واقية موحدة ، وتأثير الحماية الكاثودية جيد جدًا.
ب. لوح الأنابيب ليس له تآكل واضح أو طلاء أو تراكب ليس له أي ضرر بشكل أساسي ، السطح ملون بشكل موحد.
ج. رفع جزء الفم ، نستخدم الماء أو القماش للغسيل والمسح ، وبعد المسح ، لا يتآكل معظم الانتفاخ.
تظهر الصور التمثيلية على النحو التالي:

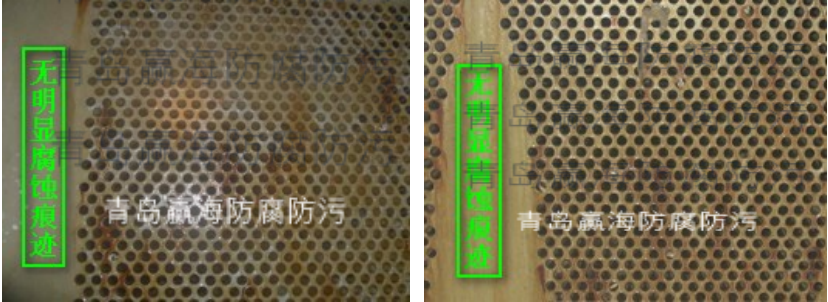

صورة 4. 1 # حالة تآكل غرفة مياه المكثف (حالة A ، B هي نفسها بشكل أساسي)

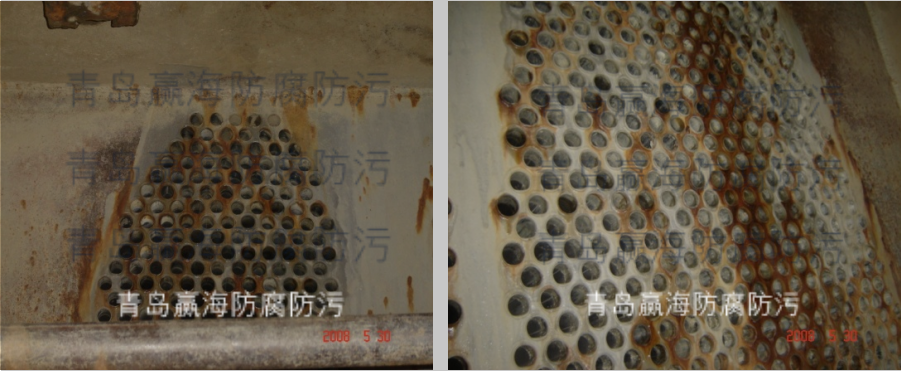

صورة 5. 1 # مكثف A مدخل أنبوب المياه الصورة 6. 1 # مكثف B مدخل أنبوب المياه
حالة تآكل اللوحة حالة تآكل اللوحة
صورة 7. 1 # مكثف جزء انتفاخ طرفي ثابت الصورة 8. 1 # المكثف B جزء انتفاخ نهاية ثابت
حالة التآكل حالة التآكل
