هل تعرف الأنود المرن؟

هل تعرف الأنود المرن؟

يتكون الأنود المرن من قلب نحاسي وبوليمر يقوم بتوصيل الكهرباء ، عادةً مع مسحوق حبر مضاف. في هذه المجموعة ، من الواضح أن قلب النحاس في الوسط يوصل الكهرباء ، بينما البوليمر المحيط هو في الأساس كهروكيميائي. الأنود المرن هو نوع من الأنود المساعد الخطي والمرن والكابل ، والذي يسمى الأنود المرن بسبب قوته الميكانيكية الناعمة. وهي تشمل بشكل أساسي أنود بوليمر موصل ، أنود MMO بأكسيد فلز وأنود سبيكة بلاتينيوم. يمكن وضعه بالقرب من قاع الأنبوب والخزان ، بحيث لا يتأثر تيار الحماية بالحالة السطحية والظروف الجغرافية للجسم المحمي ويتم توزيعه بالتساوي ، ويلعب دورًا لا يمكن أن يلعبه الأنود الإضافي التقليدي.

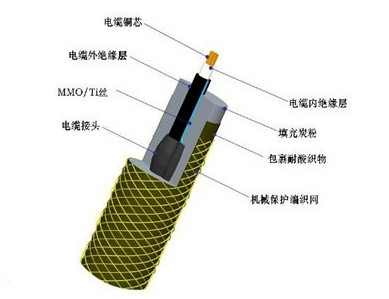

Structure drawing of MMO/Ti wire flexible anode

ميزات الأنود المرن

1. التوزيع المتساوي للتيار والقوى.

يمكن أن يضمن التوزيع المتساوي لتيار الخرج التوزيع المتساوي للحماية الحالية والكاثودية حتى في حالة تلف طبقة مقاومة التآكل لخط الأنابيب بشكل خطير. يتم توزيع إمكانات الحماية بالتساوي لتجنب الحماية الزائدة والحماية المنخفضة.

2. سهل التركيب.

يمكن وضعها مباشرة بالقرب من خط الأنابيب ، مما يقلل بشكل كبير من تسرب التيار ، ويحسن كفاءة استخدام تيار الحماية ؛ البناء بسيط ومرن ، يمكن للمستخدم قطع أي طول أو ثني مناسب وفقًا لظروف الموقع ؛ في الوقت نفسه ، نظرًا لأن الأنود المرن مملوء مسبقًا بفحم الكوك ، فلا حاجة إلى حشو للتركيب الميداني ، مما يقلل بشكل كبير من كثافة البناء.

3. تدخل التيار الشارد صغير.

الصلة القوية ، يمكن أن تقلل من تداخل التيار الشارد مع الهياكل المعدنية الأخرى ، ويمكن أن تحل مشاكل التدريع والتداخل في منطقة شبكة الأنابيب المعقدة.

4. الختم الجيد ، مقاومة التأريض الصغيرة.

أنود بوليمر موصل بدون ملامسة في المنتصف ، ختم جيد ، لمنع نواة النحاس من التآكل الكيميائي ، لضمان عمر خدمة الأنود ؛ في الوقت نفسه ، نظرًا لوضع الأنود المرن بشكل موثوق بالقرب من خط الأنابيب لمسافة طويلة ، يمكن أن تحقق حماية خط الأنابيب مقاومة تأريض منخفضة ، مما يساعد على تقليل مخرجات النظام وتحسين الاقتصاد في الحماية الكاثودية.

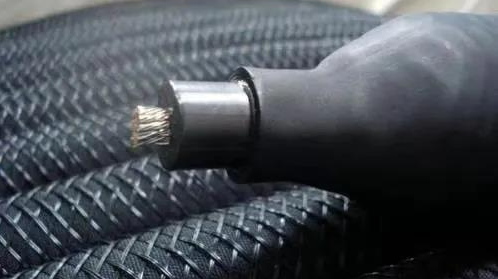

نهاية الأنود المرنة

تطبيق الأنود المرن

1. الأنابيب القديمة مع غطاء الشيخوخة.

2. 2. شبكة الأنابيب المعقدة.

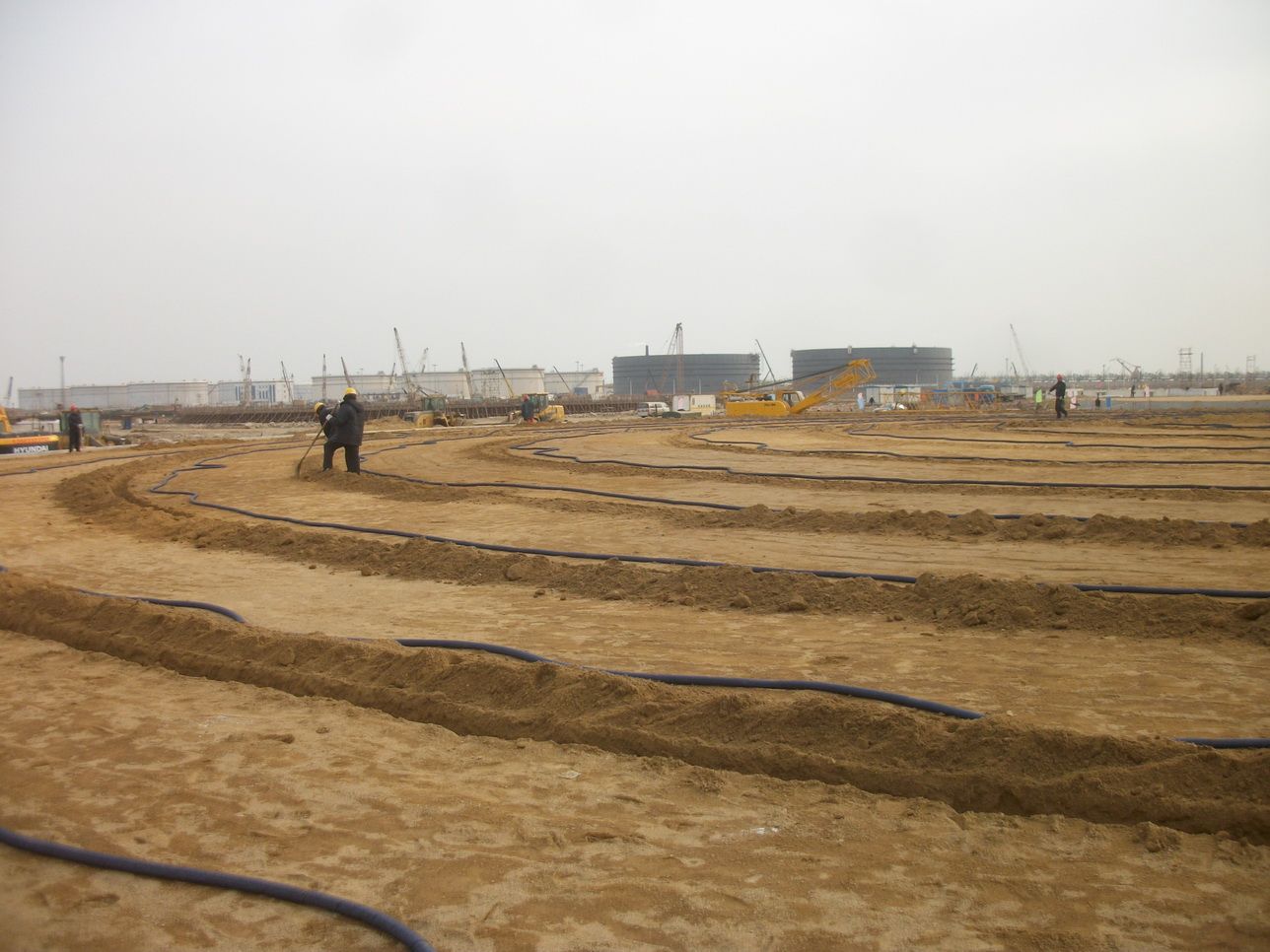

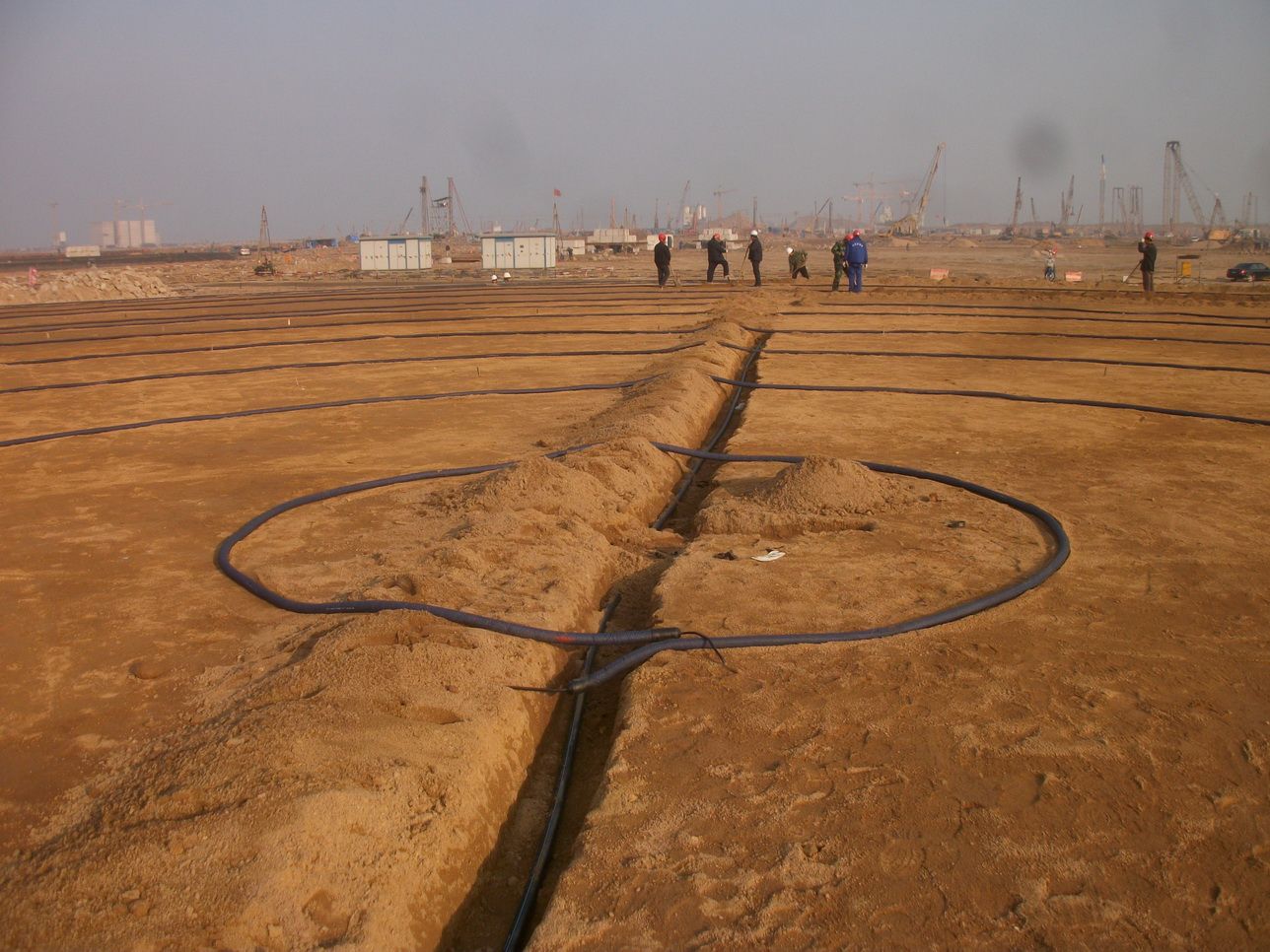

3. 3. الجدار الخارجي لقاع الخزان.

4. 4 ، لمسافات طويلة ، خط أنابيب مواز لمسافات صغيرة.

5. 5. بيئة عالية المقاومة.

الأنود المرن ، والذي يُطلق عليه أيضًا شكل الكبل مبكرًا بشكل أساسي لحل مشكلة الحماية الكاثودية لخط الأنابيب المتقادم ، حاليًا يستخدم على نطاق واسع خط أنابيب وخزان تخزين لحماية الكاثود ، بما في ذلك النفط ، خط أنابيب الغاز الطبيعي ، حماية كاثودية لخزان النفط ، خط أنابيب توزيع أنابيب الغاز بالمدينة ، الحماية الكاثودية لأنابيب المياه والصرف الصحي ، إلخ. يمكن استخدامه على نطاق واسع في معالجة المياه في البتروكيماويات ، والمعادن ، ومحطات الطاقة وغيرها من الصناعات. ضمن نطاق التشغيل الحالي المسموح به ، من المتوقع أن تصل مدة خدمته إلى أكثر من 25 عامًا.
